Détails sur le produit:
|
| Voltage: | 220V ou 380V ou 415V | Couleur: | Personnalisé |
|---|---|---|---|
| la vitesse: | Max. 70m/min. Je vous en prie. | Taille du protecteur de bord: | 30-110 mm (peut être symétrique ou asymétrique) |
| L épaisseur du protecteur de bord: | 2.5-10mm | Contrôle: | Automatique |
| Surligner: | Machine de protection des bords de papier 70 m/min,Machine de protection du bord du papier 32 kW |
||
Ligne de protection des bords de papier à grande vitesse
(Modèle: ZHJ-120G, uniquement destiné à la fabrication de protecteurs de bords à profil L)
Caractéristiques:
Spécification1:
| Modèle | Le ZHJ-120G | |||
| Vitesse de fonctionnement | Max. 70 m/min | |||
|
Longueur du panneau de bord Testé avec une planche de bord de 50x50x5 mm |
Vitesse | Min.longueur | Durée maximale | Degré d'angle |
| 70 m/min | 2 000 mm | N° limite | 120° à 130° | |
| 60 m/min | Unité de mesure | N° limite | 95° à 110° | |
| 50 m/min | Pour les véhicules à moteur | N° limite | 85° à 95° | |
| 40 m/min | Pour les véhicules à moteur | N° limite | 85° à 90° | |
| 30 m/min | 800 mm | N° limite | 85° | |
| Taille du protecteur de bord |
30-110 mm (peut être symétrique ou asymétrique)
Taille minimale 30 mm Sous réserve des restrictions suivantes: 1) Épaisseur de la planche de bord ne dépassant pas 4 mm 2) vitesse de travail n'excédant pas 30 m/min
Taille maximale 110 mm Sous réserve des restrictions suivantes:
POURRAIT ÊTRE SYMETRIQUE et ASYMETRIQUE |
|||
| L épaisseur du protecteur de bord |
2.5 à 10 mm
Épaisseur minimale 2,5 mm Sous réserve des restrictions suivantes: 1) Taille du panneau de bord pas plus de 110 mm 2) vitesse de travail n'excédant pas 30 m/min
Épaisseur maximale 10 mm Sous réserve des restrictions suivantes: 1) Taille de plaque de bord n'excédant pas 90 mm une vitesse de travail n'excédant pas 30 m/min, |
|||
Sla pécification2:
| Modèle | Le ZHJ-120G |
| Grammage du papier intérieur | 420 à 600 g/m2papier recyclé, la surface du papier doit être rugueuse |
| Grammage du papier de surface | 175-250 grammes de kraft |
| Diamètre du noyau du rouleau de papier | 3 mm et 76 mm |
| Couches | 3 à 13 |
| Collage |
Contenu 1: Kaolin (AI)203· 2SiO2· 2 heures2O) Contenu 2: Alcool polyvinylique (PVA) (C)2H est4Le Le pourcentage solide est de 15% - 25% |
| Diamètre du rouleau de papier | 1500 mm au maximum |
| Dimension de la machine | 32000 x 3500 x 2600 mm |
| Zone de travail | Pour les pièces de rechange, voir les notes de bas de page. |
| Température de fonctionnement | 0 à 50°C |
| Humidité de travail | ¢ 70% |
| Poids de la machine | 6500 kg |
| Puissance totale | 32 kW (incluant 16 kW pour le chauffage et 16 kW pour la roue de formage) |
| Besoin d'air comprimé | 0Pour les appareils à combustion3(le client fournit) |
Je vous en prie.Les conditions
| Température de fonctionnement | 10°C à 50°C |
| Température ambiante du lieu d'installation | 10°C à 50°C |
| Humidité relative (%) | Pas plus de 70% |
| La dérive | 100m |
| Système de commande | PLC, servo-moteur, écran tactile (HIM) |
| Étagères de papier |
Des supports composites avec élévateur pour le papier intérieur. Un support de papier séparé pour le papier de surface. |
| Méthode de chargement du rouleau de papier |
Charger les rouleaux de papier à l'intérieur avec le levier (équipé sur la machine ZHJ-120G). Charger le rouleau de papier à la surface avec un chariot élévateur hydraulique manuel. Pas besoin d'arrêter la machine lors du chargement des rouleaux de papier. |
| - l'alimentation en papierlaminage | Couches multipleslaminage |
| Système de colle | Collage à plusieurs couches |
| Chauffage par colle | Chauffage électrique avec système de régulation de la température |
| Nourrissage par colle | Alimentation automatique par pompe à diaphragme |
| Réglage de pression | Régulation pneumatique |
| Résistance à la chaleur | Chauffage électrique |
| Méthode de coupe | Coupeuse de structure à cames |
| Quantité de coupeuse | 1 coupeuse |
| Longueur de coupe min | 80 cm |
| Précision de coupe | ± 1 mm |
| Je suis un stacker. | Empilage automatique |
| Opérateur | 2 à 3 travailleurs |
| Contenant requis | Un conteneur de 40 pouces |

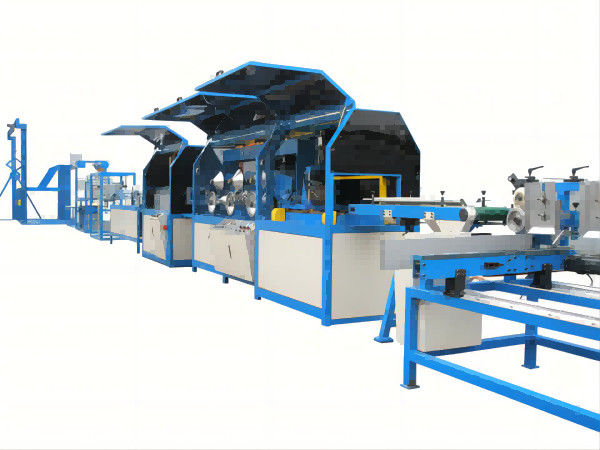

Détails de la machine ZHJ-120G:
Autres articles:
| Le roulement principal | Marque SKF |
| Pièces électriques | Marque Schneider |
| Partie pneumatique | Marque AirTec |
