Détails sur le produit:
|
| Voltage: | 220V ou 380V ou 415V | Couleur: | Personnalisé |
|---|---|---|---|
| la vitesse: | Max. 40m/min. Je vous en prie. | Taille du protecteur de bord: | 30-80 mm (peut être symétrique ou asymétrique) |
| L épaisseur du protecteur de bord: | 2.5-8mm | Contrôle: | Automatique |
| Surligner: | Machine de fabrication de protecteurs de bords de profil,Machine de fabrication de protecteurs de bords 40 m/min |
||
Ligne de protection de bord de papier à vitesse régulière
Modèle: ZHJ-100D
Brève introduction du produit:
1La machine ZHJ-100D est composée de 6 unités:
Teste de dépliage de papier
Unité de colle
Unité d'emballage
Unité de formage
Unité de coupe
Unité d'empilage
Les spécifications:
| Modèle | Le ZHJ-100D |
| Max. vitesse de fonctionnement | 40 m/min (longueur de coupe minimale: 1000 mm) |
| 11 m/min (longueur de coupe minimale: 50 mm) | |
| Vitesse de travail régulière | 15 à 30 m/min |
| Taille du protecteur de bord | 30-80 mm (peut être symétrique ou asymétrique) |
| L épaisseur du protecteur de bord | 2.5 à 8 mm |
| Grammage du papier intérieur | 420 à 600 g/m2 |
| Grammage du papier de surface | 175-250 grammes de kraft |
 Diamètre du noyau du rouleau de papier |
3 mm et 76 mm |
| Couches | 3 à 12 |
| Diamètre du rouleau de papier | 1300 mm au maximum |
| Dimension de la machine | Pour les appareils à commande numérique |
| Poids de la machine | 3800 kg |
| Puissance totale | 15.3 kW |
| Besoin d'air comprimé | 00,8 MPa/0,2 m3 (fourni par le client) |
Structure de la machine, introduction des pièces principales, fonctionnement:
1. Structure de la machine
La machine ZHJ-100D comprend 6 unités:
Unité de découpage du papier,unité de colle,unité d'emballage,unité de formage,unité de découpe,unité d'empilage
Le rouleau de papier passe par plus de 6 unités selon la priorité, puis est coupé à l'unité de découpe.
2- Introduction à l'unité principale
a. Pièces principales de machines
L'unité de formage et l'unité de découpe sont les deux parties les plus importantes.
Utilisez un servo-moteur pour entraîner la découpeuse afin de maintenir une précision de coupe élevée.
b. Protection de sécurité
* Quand la machine fonctionne, les autres ne s'approchent pas de la machine et
Ne pas utiliser le panneau de commande, sauf l'opérateur.
* Les gens ne se tiennent pas devant l'unité de coupe lorsque la machine fonctionne.
pour empêcher les gens de faire du mal à Edge Board.
* La main de l'opérateur ne doit pas s'approcher de la coupeuse ou des roues de formage lorsque
machine en marche ou en testant le coupeur.

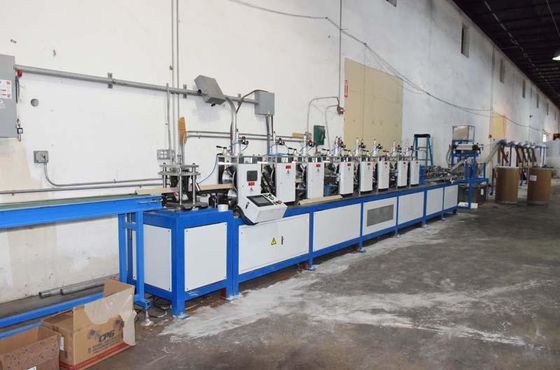

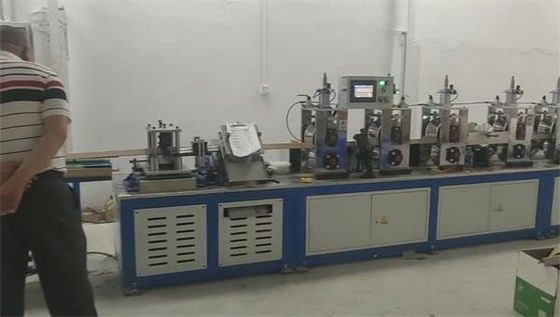

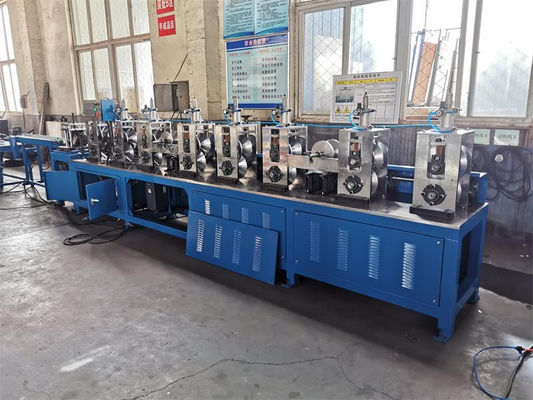

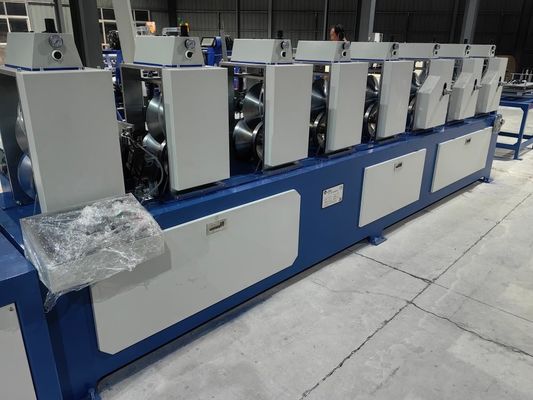

Les photos:
