Détails sur le produit:
|
| Voltage: | 220V ou 380V ou 415V | Couleur: | Personnalisé |
|---|---|---|---|
| Épaisseur du tube en papier: | 1 à 5 mm | Longueur de coupe: | 80 à 900 mm |
| Diamètre intérieur du tube en papier: | 15-60 mm (selon la taille du tube du client) | Lames de coupe: | 1-10PCS |
| Surligner: | Machine à découper des tubes en papier à deux têtes,Machine de découpe de tubes de papier 8 |
||

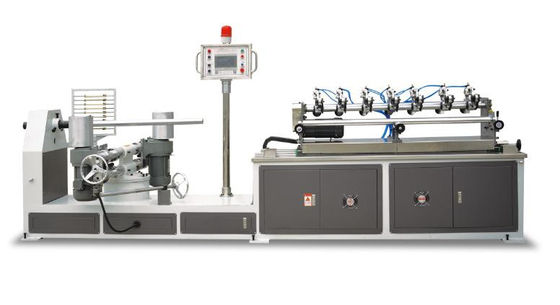

Ligne de production de tubes en papier à deux têtes
Modèle: TSJG-60
Caractéristiques:
Les spécifications:
| TSJG-60 ligne de production de tubes en papier à deux têtes | |
| Diamètre intérieur du tube en papier | 15 à 60 mm |
| Épaisseur du tube en papier | 1 à 5 mm |
| Longueur de coupe | 80 à 900 mm |
| Couches de papier | 2 à 9 couches |
| Quantité de lames à couper | 1 à 10 pièces |
| Vitesse de production |
0 à 30 m/min Base sur papier intérieur de 360 à 420 g, épaisseur du corps du tube de 2 à 4 mm, courroie de 100 mm de large: Le diamètre intérieur est de 76, la vitesse maximale peut être de 20 m/min. Le diamètre intérieur est de 50, la vitesse maximale peut être de 30 m/min. |
| Puissance du moteur principal | 8.2 kW |
| Grammage du papier intérieur | 200 à 600 gm |
| Poids de papier intérieur recommandé | 360 gm, 420 gm |
| Grammage du papier de surface | 120 à 160 gm |
| Précision de coupe | +/- 0,5 mm |
| Longueur minimale de coupe | 90 mm |
| Moteur de suivi | 7.4 kW |
| Moteur à lame de coupe | 1.5 kW |
| Puissance totale |
8.2KW, 380V, 50Hz, 3 phases, 20A 8.2KW, 220V, 50Hz, trois phases, 40A 8.2KW, 440V, 50Hz, 3 phases, 20A |
| Coupeuse | La lame de la Circula13r |
| Méthode de contrôle de la longueur | Contrôle des capteurs |
| Quantité de têtes d'emballage | 2 têtes |
| Unité de colle | Type de colle à plusieurs couches |
| Le support de bobine de papier | Type croisé |
| Opérateur | 2-3 personnes |
| Dimension de la tête | ¢ 200 mm, hauteur 300 mm |
| Distance de deux têtes | 800 à 1100 mm |
| Dimension de l'unité d'emballage du tube | Pour les appareils à commande numérique |
| Surface de travail de la ligne entière | 12000x6000 mm |
| Le poids | 2100 kg |
| Besoin d'air dans le compresseur | 0.6 MPa/1,2 m3 |
Système de transmission:
| Puissance du moteur principal | 3.7KW x 2 |
| Vitesse du moteur | Le nombre de rouleaux |
| Vitesse de rotation maximale de la tête | 72 tours par minute |
| Le couple de sortie de la tête | Des émissions de CO2 |
| Modèle de réducteur de vitesse | Le WPO155 |
| Modèle de chaîne de transmission | 12Ax2 |
| Dispositif de tête | 2 moteurs à tête |
| Moteur d'entraînement de coupe | 1.5 kW |
| Le roulement | Les roulements universels |
Système de commande:
| Convertisseur de fréquence | Marque Luo Bin Kang |
| Principaux produits électriques | Marque Chint |
| Capteur | Marque Hu Gong |
| Produit pneumatique | Marque Tian Ao |
| Contrôle synchrone | Régulation pneumatique |
| Méthode de contrôle de la longueur de coupe | Commutateur de proximité |
| PLC | Le Wecon |
| Écran tactile | Le Wecon |
Sélection de la largeur de la ceinture:
| Diamètre intérieur du tube en papier 20-50 mm | Largeur de la ceinture 60 mm |
| Diamètre intérieur du tube en papier 30-50 mm | Largeur de la ceinture 70 mm |
| Diamètre intérieur du tube en papier 50-60 mm | Largeur de la courroie 100 mm |
