Détails sur le produit:
|
| Voltage: | 220V ou 380V ou 415V | Couleur: | Personnalisé |
|---|---|---|---|
| Couches de papier: | 3 à 25 couches | Diamètre intérieur du tube en papier: | 50-500mm |
| Vitesse de production: | 0-30 m/min | Quantité de têtes d'emballage: | tête 4 |
| Mettre en évidence: | Ligne de production de tubes en papier à quatre têtes,Ligne de production de tubes en papier 30 m/min,Coupeuse de tubes de papier à lame circulaire |
||
Chaîne de production de tubes en papier à quatre têtes
Modèle: TSJG-500
Caractéristiques:
Les spécifications:
| Je ne sais pas.500 ligne de production de tubes en papier à quatre têtes | |
| Diamètre intérieur du tube en papier | 50 à 500 mm |
| Épaisseur du tube en papier | 2 à 15 mm |
| Couches de papier | 3 à 25 couches |
| Grammage du papier intérieur | 420 à 600 gm |
| Grammage du papier de surface | 420 à 600 gm |
| Vitesse de production |
0 à 30 m/min Utilisez du papier de 360 à 510 grammes, diamètre intérieur 76, épaisseur 3-8 mm, 4 à 13 couches de papier, la vitesse peut atteindre 30 m/min |
| Puissance du moteur principal | 30 kW |
| Moteur à lame de coupe | 0.75 kW |
| Puissance totale |
30.75KW, 380V, 50Hz, trois phases, 81A 33.75KW, 220V, 50Hz, trois phases, 140A 33.75KW, 440V, 50Hz, trois phases, 70A |
| Coupeuse | Lamelle circulaire |
| Précision de coupe | ± 3 mm |
| Longueur minimale de coupe | 800 mm |
| Méthode de contrôle de la longueur | Contrôle des capteurs |
| Quantité de têtes d'emballage | 4 têtes |
| Unité de colle | Type de colle à plusieurs couches |
| Le support de bobine de papier | Type croisé |
| Opérateur | 2-3 personnes |
| Dimension de la tête | Ø294 mm, hauteur 360/720 mm |
| Distance de deux têtes | 1150 à 1800 mm |
| Dimension | 23000x1Pour les véhicules à moteur à combustion |
| Le poids | 5800 kg |
| Besoin d'air dans le compresseur | 0.8 MPa/1,2 m3 (provision du client) |
Système de transmission:
| Puissance du moteur principal | 30 kW |
| Vitesse du moteur | Le nombre de rouleaux |
| Vitesse de rotation maximale de la tête | 62 tours par minute |
| Le couple de sortie de la tête | 8500 N.M. |
| Modèle de réducteur de vitesse | Le WPO155 |
| Modèle de chaîne de transmission | 12A x 2 |
| Dispositif de tête | 4 roues motrices |
| Moteur d'entraînement de coupe | 0.75 kW |
| Le roulement | Les roulements universels |
Système de commande:
| Convertisseur de fréquence | Une marque Rui Ji. |
| Principaux produits électriques | Marque Chint |
| Capteur | Marque Hu Gong |
| Produit pneumatique | Marque Tian Ao |
| Contrôle synchrone | Régulation pneumatique |
| Méthode de contrôle de la longueur de coupe | Commutateur de proximité |
| PLC | Le Delta |
| Écran tactile | Marque Kun Lun Tong Tai |
Choix de largeur de courroie régulière:
| Diamètre intérieur du tube en papier de 45 à 65 mm | Largeur de la courroie80 mm |
| Diamètre intérieur du tube en papier 66-100 mm | Largeur de la courroie 100 mm |
| Diamètre intérieur du tube en papier de 101 à 120 mm | Largeur de la courroie 110 mm |
| Diamètre intérieur du tube en papier de 121 à 300 mm | Largeur de la ceinture 120 mm |
| Diamètre intérieur du tube en papier 301-500 mm | Largeur de la ceinture 150 mm |
La configuration:
| Réservoir de collecte de tubes en papier | Automatique |
| Règlement sur la ceinture | Contrôle manuel |
| Angle du support de papier | Contrôle automatique |
| Fourniture de colle | Appareil pneumatique |
| Lubrification du papier de fond | Automatique |
| Régulation de la tension | Contrôle manuel |
| Type de support de papier | Type croisé |
| Ceinture d'enveloppe pour la tête | Ceinture de toile |

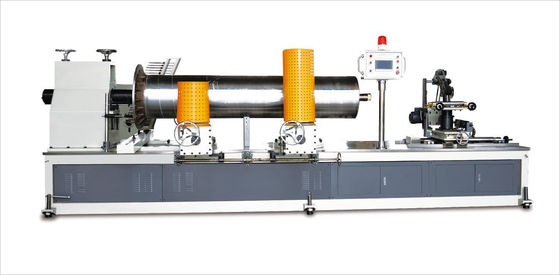

Photos de la ligne de production de tubes en papier:
