Détails sur le produit:
|
| Voltage: | 220V ou 380V ou 415V | Couleur: | Personnalisé |
|---|---|---|---|
| Taille maximale des feuilles: | 1400*1400mm | Taille minimale de la feuille (unique): | 520*320 mm |
| Papier à appliquer: | Carton: 300 g, papier ondulé F, E, C, B, A, EB, AB | la vitesse: | 0 à 120 m/min |
| Dimension de la machine: | La taille de l'échantillon doit être déterminée en tenant compte de l'état de la pièce. | ||
| Mettre en évidence: | machine automatique de gluer de dossier,Machine à coller les dossiers à double jonction,L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
||

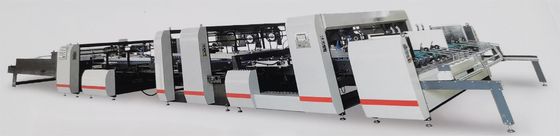

Machine à coller à double jonction entièrement automatique
Modèle: JH-2800F-P
1. Caractéristiques:
La conception de la structure modulaire qui est facile à régler La mise à niveau de la fonction de la machine est disponible sur la base de la demande du client.
Conception humanisée de l'installation des accessoires, simple et facile à utiliser
L'entraînement de la machine est contrôlé par un moteur indépendant.
Toute la machine peut être réglée par une clé hexagonale.
Un dispositif spécial de correction des feuilles assure la précision de l'alimentation des feuilles.
Unité de trombone équipée d'un dispositif de correction et d'alignement qui améliore l'effet de collage.
Ceintures renforcées et élargies qui conviennent à la boîte ondulée.
L'unité de collecte adopte un système de pression du cylindre, qui aide à régler la pression et assure l'effet de collage du produit.
Plaque de guidage de la machine équipée d'un système de mouvement électrique facile à régler.
Panneau de commande à écran tactile.
La plaque supérieure et inférieure adopte un système de guidage linéaire, qui assure la précision mécanique du mouvement.
La télécommande rend le fonctionnement de la machine plus pratique.
2. Spécifications:
| Modèle | JH-2800F-P |
| Taille maximale de la feuille | Pour les pièces détachées: |
| Taille de la feuille | 520*320 mm |
| Papeterie à utiliser | Carton: 300 g, papier ondulé F, E, C, B, A, EB, AB |
| Vélosité | 0 à 120 M/min |
| Dimension de la machine | La taille de l'échantillon doit être déterminée en tenant compte de l'état de la pièce. |
| Le pouvoir de TOAI | 45 kW |
| Max. déplacement aérien | 10,7 m3/min |
| Poids total | 17500 kg |
3Paramètres techniques de fabrication de boîtes:
|
Type de base |
Modèle | JH-2800F-P | |
| Paramètre | Je suis désolé. | - Je vous en prie. | |
 |
Une | 100 | |
| B. Pour | 1000 | 240 | |
| C | 60 | 30 | |
| D | 1100 | ||
| E | 1000 | 420 | |
| F | 2740 | ||
| G | 520 | ||
| H est | 520 | ||
4. Détails de chaque section:
(1) Alimentateur
·Système d'alimentation en papier double servo synchrone avec ruban aspirant sous vide, assurant une alimentation en papier précise et stable.
(2)COMPONENTE de séparation
·Quatre ensembles de système de positionnement du bouchon de papier cylindrique, assurant la haute précision du fond du carton. Deux ensembles de système de positionnement pneumatique latéral sur le côté gauche et droit,assurant la précision à l'embout du carton. L'épissage dynamique de deux pièces sous le contrôle de l'interface PLC et de la machine, assurant la précision de l'épissage.
(3) Unité de pliage
·Une paire de servo-moteurs situés sur le côté gauche et droit simulant le pliage manuel dynamique,avec un servo-moteur rétro-poussant pour empêcher les lignes hautes et basses et les ciseaux de se croiser dans le processus de rebond de papier après la formation, afin de réduire considérablement les produits défectueux.
(4) Unité de trombone
·Les ceintures supérieures et inférieures réglables, fonctionnent conjointement avec un dispositif de correction et un dispositif de détection des entraves.
(5) Unité de transport
·Correction du positionnement avant le transport de l'unité, aide à éviter une collure incorrecte.
