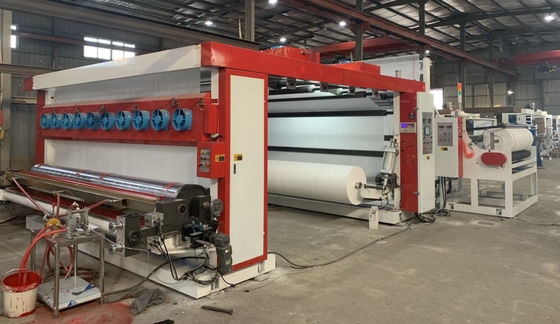

Machine d'impression automatique à deux couleurs de grande taille 100 - 150 m/min YTH-3300

Machine d'impression par flexographie de grande taille

Modèle:YTH-3300

Caractéristiques:

1. Le matériau de la plaque d'impression est une plaque souple de résine photosensible. Convient pour l'impression sur PE, PP, papier en verre, papier kraft, papier alimentaire, tissu non tissé, etc....

2. Le compteur est équipé;

3. lors de l'impression, le rouleau en anilox fonctionne automatiquement;

4. Le système de séchage s' arrête lorsque la machine s' arrête;

5- enregistrement électrique régulé par moteur;

6Le siège à rouleaux et l'étagère en matériau sont équipés d'une fonction de jogging et d'un bouton d'arrêt pour faciliter le contrôle de la machine lors du verrouillage des plaques.

Les spécifications:

Détails de chaque partie

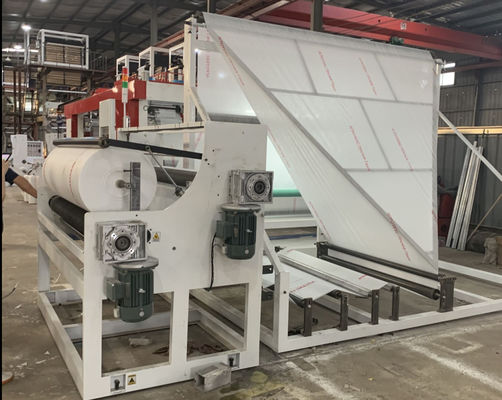

1La partie de déplier.

1) Un régulateur de tension automatique, comprenant un frein à poudre magnétique de 40 kg et un moteur à onduleur vectoriel de 7,5 kW

2) Arrêt automatique lorsque la machine est déconnectée; lorsque la machine s'arrête, maintenir la tension pour éviter de desserrer le matériau ou les lignes.

3) Arbre de dilatation par air de 3 ̊, 2 pièces

4) Correction par ultrasons: une pièce, elle a une fonction de retour manuel/automatique/central, qui peut régler le mouvement inversé à gauche et à droite.

5) Diamètre du noyau du rouleau: 76 mm

2Système d'impression

1) Perimètre du cylindre d'impression: 200 à 1000 mm

2) Matériau d'impression: plaque de résine ou de caoutchouc

3) Transmission: Le rouleau central avec une grande vitesse entraîne la station d'impression.

4) Un rouleau en maille céramique, 200-800 LPI, marque Shanghai Yuncheng

5) Un système de lame médicale à chambre d'encre fermée, il utilise la technologie TELFON

6) Une pompe à diaphragme bidirectionnelle, fonctionnement du cycle d'encre et alimentation

7) Méthode de réglage: réglage longitudinal électrique et réglage horizontal.

8) Système de poussée de rouleaux d'impression: contrôle pneumatique

3Système de séchage

1) La machine est équipée d'un souffleur et d'un chauffe­eau; le chauffe­eau utilise le système de régulation centrale de la température

2) Tout l'air thermique entre l'unité d'impression est fourni par une unité de chauffage.

3) Après l'installation de l'unité de séchage dans la machine d'impression, en haut de la machine: allonger jusqu'à 4 mètres de long.

4) Séchez l'appareil entre chaque couleur, puis séchez un appareil après l'impression est terminée

4. Corps et cadre de la machine

1) La charpente est faite de fonte alliée à haute résistance et à faible contrainte. Elle est coulée par processus de sable de résine et est traitée par vibration.

2) Structure globale du rouleau de guidage.

3) Module d'assemblage en projet.

4) Rouleau guide φ90 mm (traitement par oxydation par anode de surface)

5. Points spéciaux

1) engrenages à rouleaux centraux

2) LeRemplacement statique et régulation automatique de la tension

3) Les produitsSystème de lames médicales à chambre fermée
