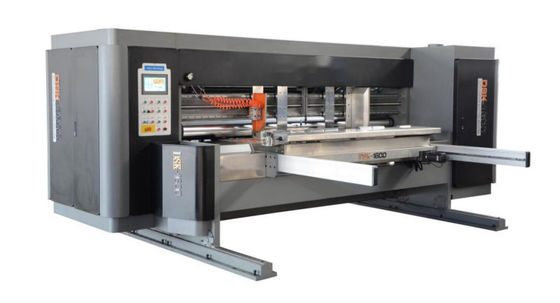

Machine à fente ondulée à haute vitesse à servo complet DSK1600 Machine à fente en carton

Machine à fente à haute vitesse à servomoteur complet

Modèle:DSK1600

Introduction:

• La machine de formage de boîtes de carton à grande vitesse DSK1600 est un modèle correspondant spécialement développé par notre société en fonction de la vitesse de travail et des caractéristiques d'utilisation des imprimantes numériques à grande vitesse.La machine entière adopte le contrôle servo complet, et la ligne de pressage adopte deux prépresseurs et un formage.et faire une bonne préparation pour le collage ultérieur des clous dans une boîteLa fente adopte un couteau de force supérieure pour fendre et couper les coins de bas en haut, dans le but de s'assurer que le papier de surface de carton ne se fissure pas.
• La section d'alimentation en papier de bord avant à servo complet est équipée de cinq ensembles d'arbre d'alimentation en papier.Après la largeur du carton est entrée, les cinq rangées d'échafaudages d'alimentation en papier agissent ensemble pour alimenter complètement l'ensemble du carton dans l'ouverture.assurer la résistance physique du carton après le moulageLa jauge latérale et le support arrière sont tous contrôlés par servo.économiser du temps et des efforts et réduire les déchets.
• La partie de fente est également entièrement contrôlée par servo. Vous n'avez qu'à saisir la longueur, la largeur et la hauteur du carton lorsque vous travaillez.Le couteau de fente et la roue de crimping changent de la plus grande à la plus petite taille du cartonIl réduit le gaspillage de travail et est la machine de fente de carton la plus avancée et la plus raisonnable du marché.

Les spécifications:

Structure principale et principe de la machine à fente à grande vitesse à service complet DSK1600:

• DSK1600 machine à fente haute vitesse à servo complet est un produit né avec la tendance, également connu comme le roi des commandes dispersées.En raison de l'embarras que les usines de carton connaissent actuellement à cause des trop nombreuses commandes dispersées, notre société a développé une machine de fente à grande vitesse à serveur complet dans le temps. machine, la vitesse de l'ensemble de la machine est de 160 pièces / min, et le temps pour changer les commandes est inférieur à 30 secondes / commande.La commande servo complète est précise jusqu'à un millimètre, ce qui permet d'atteindre la plus grande vitesse de carton authentique et de le terminer en un instant.Il est bien reçu par toutes les boîtes de carton.Notre société a une équipe professionnelle pour creuser profondément dans le produit, continuer à améliorer le processus de production,et répondre aux attentes de la majorité des utilisateurs des usines de cartonPour le développement et le progrès de l'industrie, nous ferons des efforts inlassables pour rembourser les anciens et les nouveaux utilisateurs.

1Alimentateur de bord avant servo:

La section d'alimentation du bord avant est composée de (1) panneau principal d'alimentation du bord avant et (2) poutres de la section d'alimentation du bord avant pour former un cadre stable,et puis l'assemblage de la section d'alimentation du bord avant est fixé sur (2) la section d'alimentation du bord avant au-dessus de la poutre, un mécanisme d'alimentation en papier raisonnablement solide est formé.

Lorsque le capitaine opère, mesurez d'abord la longueur et la largeur du carton avec un ruban à mesurer, puis entrez-les dans l'ordinateur.(3) le moteur de déplacement du chariot en papier et (4) le moteur de déplacement du jauge de freinage latéral s'allumeront en même temps, et marcher vers la machine en strict conformité avec les instructions. spécifier la position, à ce moment, vous pouvez directement mettre le carton sur le bord avant des soufflets et le support de papier.Selon l'épaisseur du carton unique, ajustez la poignée de réglage de l'écartement avant (7) Après réglage à la position appropriée, pliez-la en fonction du carton.Ajustez (5) l'interrupteur transversal du chariot en papier pour déterminer la hauteur du chariot, puis régler (6) les rouleaux du carton en fonction de la taille du carton, pour contrôler le nombre de feuilles de la pile inférieure de carton,afin que le papier d'alimentation ne soit pas facile à glisser. Lorsque la condition d'allumage est remplie, dès que la commande est envoyée, (8) le servo moteur à entraînement avant commence à alimenter le papier,et le bord avant est d'alimenter complètement le carton dans la fente et la partie de crimping en fonction de la largeur d'entrée du cartonCette technologie a été développée indépendamment par notre société il y a plus de dix ans.L'entreprise a la capacité indépendante de modifier et de service après-vente.

2Parte formant en fente:

La partie formante en fentes est composée de (1) la plaque murale principale en fentes passant par (2) la poutre principale de la partie en fentes à fixer dans un cadre en tant que corps principal,(3) la tête de coupe et la plaque de paroi de l'entraînement à pression linéaire sont fixées sur des guides linéaires (2) à (4), (6) (7) (8) Les trois ensembles de rouleaux sous pression sont également installés sur (3) la tête de coupe et la plaque murale d'entraînement sous pression de la ligne,(5) La tête de coupe est également passée à travers le bloc coulissant en cuivre de graphite est fixé sur la tête de coupe (3) et la plaque de paroi d'entraînement de la ligne de pressageLa carrosserie principale est entraînée par le moteur (9) à tête de coupe pour compléter la longueur du carton.

(7) (8) Il y a deux rouleaux de prépression. Le carton pénètre dans la phase initiale et passe à travers (7) (8) Le prépression détruit le carton ondulé le long de la ligne.Les rouleaux de pressage sont tous fabriqués à partir du bord extérieur du noyau en fer. , la surface est en forme d'un grand arc circulaire, ce qui non seulement a l'effet de prépression ondulée, mais aussi n'est pas facile de casser le papier dans le carton.Il correspond à (11) (12) prépressage sur l'arbre de ligne, l'arbre supérieur est un arbre optique en acier, La surface est recouverte de chrome dur, qui est lisse et lisse, de sorte que le carton peut compléter avec succès le pré-crimping.(6) Il s'agit d'une roue de crimping formant. La forme finale est faite pour rendre le carton formant standard beau. Correspondant à la (6) formant la roue de crimping est le (13) formant l'arbre de crimping.et il n'est pas facile de casser le carton. (6) (7) (8) Les trois roues de pressage sont reliées par (10) la courroie synchrone de liaison à trois axes de la ligne de pressage,et les trois rangées de roues fonctionnent de façon synchrone lorsque la machine est allumée. , pour compléter ensemble la fonction de pressage de la ligne.

(5) La tête de coupe est équipée d'un couteau à force supérieure,afin que la finition de surface du carton de la machine à fendre ordinaire puisse atteindre l'effet de découpe circulaire à la matriceLe réglage de la hauteur est la structure de l'anneau de vitesses extérieur,et le réglage de la hauteur de la boîte est lisse et lisseComparée à la structure de l'arbre en acier hexagonal à anneau d'engrenage intérieur, la structure est plus durable et plus raisonnable, et la taille de la hauteur de la boîte ajustée n'a pas d'erreur.Le graphite fixe glisseur sur la tête de coupe est automatiquement lubrification, pas besoin d'ajouter de l'huile de lubrification, d'une part, cela réduit l'intensité du travail de l'opérateur, et d'autre part, cela empêche l'huile de lubrification d'éclabousser sur la surface du carton.

(14) L'arbre supérieur en fente est conçu comme une structure combinée de plaquettes de force supérieures à base d'acier.longue durée de vie et remplacement facileIl correspond à (5) le couteau de force supérieure sur la tête de coupe en fente. , de sorte que le bord du couteau du carton coupé est lisse et lisse, sans abrasions. L'arbre est en état de fonctionnement normal.l'ensemble de l'arbre est pressé vers le bas et entre en contact avec le disque de coupe à fente (5). , compléter l'angle de fente et de coupe. lors de l'ajustement et du changement de l'ordre, le cylindre (15) fente de l'arbre supérieur avançant tirera automatiquement le (14) fente de l'arbre supérieur en arrière,de sorte que l'arbre supérieur de fente et la tête de coupe de fente soient séparés, et le processus de réglage est terminé. L'arbre est également conçu avec un mouvement radial automatique et des fonctions de compensation différentielle périphérique automatique,et le tampon en caoutchouc supérieur sur la surface est également équipé d'un couteau d'affûtage automatique- Réparation à plat.
