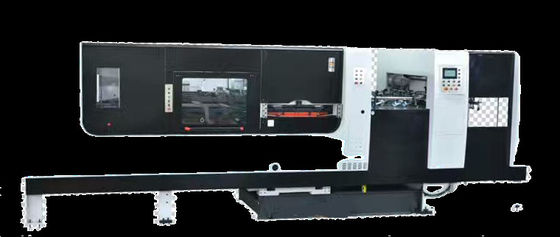

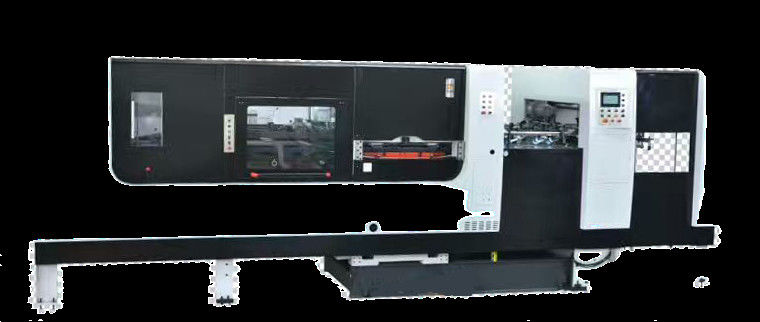

Machine de découpe à matrices plates entièrement automatique 26KW LX1620-QP

Autonomie complèteNettoyage des déchetsMachine à découper à la matrice plate

Modèle: LX1620-QP

Les spécifications:

Détails de chaque section

Section d'alimentation en papier:

• L'application du contrôle du moteur de décélération, le FEEDER est facile à utiliser.les performances sont stables et harmonieusesIl est particulièrement applicable pour le papier ondulé de grande taille et épais.
• L'ajustement est plus pratique et plus rapide avec un bouchon latéral électrique.

• Le levage et le abaissement du cadre d'alimentation en papier sont contrôlés par un cylindre, sans levage manuel.
• La conception générale du cadre d'alimentation en papier adopte la structure d'engrenage et de support, qui peut être ajustée arbitrairement en fonction de la taille du papier, ce qui rend l'opération simple et pratique.

Partie de coupe à la matrice

• Plate-forme de travail de découpe à matrices plates de haute précision de type cran de roulement à ver
• Plaques d'acier à découpe sous pression plates fixes de haute précision
• Section de découpe sous pression avec système de verrouillage de sécurité de la porte de sécurité et du cadre du panneau
• Embrayage/frein pneumatique: un circuit d'accélérateur/écoulement d'air spécialement conçu assure l'ouverture et la fermeture lisses de l'embrayage pneumatique, ce qui rend difficile le relâchement de la plaque.
• La machine est équipée d'un mécanisme de transmission intermittente à plusieurs pièces et d'un support de couple pour la protection contre la surcharge à l'entrée.

• Chaîne de pince à papier RNO de haute précision
• 8 lignes de pinces, chacune avec 12 composants (acier à ressorts importé)

• Équipé d'un capteur à l'entrée et à la sortie du papier pour détecter le positionnement du papier et sa taille.
• La lame de découpe adopte le système de positionnement central.

• Affichage électronique du dysfonctionnement et de la vitesse.
• Forced automatic lubrication system to ensure the normal oil supply inside the main drive and automatic shutdown without oil to ensure the stable performance of the machine and increase the service life of the machine.
• Chaîne de transmission de la pince équipée d'un dispositif d'huile de lubrification automatique indépendant.

• La partie intermittente de la transmission principale adopte une forme de transmission d'engrenages de haute précision pour réduire le bruit de la machine, augmenter la stabilité du fonctionnement de la machine et réduire le tremblement de la pince.Comparé à la transmission en chaîne, le bruit est moindre.

Unité de décapage

• L'appareil de décapage adopte un entraînement à cames, qui est stable et fiable.l'action de décapage peut être séparée et suspendue.
• Dans le mécanisme de décapage, l'embrayage de l'action d'élimination des déchets adopte une commande pneumatique, le mécanisme est simple et fiable.

Unité d'empilage

1. Méthodes de collecte du papier disponibles:

• Collecte automatique du papier de ceinture.

• Table de levage automatique de piles de papier.
• Collecte automatique de papier avec courroie en continu.
• La ceinture permet de transférer rapidement et facilement des piles de papier, ce qui garantit qu'il n'y a pas de rayures ou de taches dans le processus d'impression.

2. collecte de papier avec table de collecte

• Peut ajouter une table de collecte de papier pneumatique ou une plateforme de collecte de papier ordinaire selon les exigences du client.

Remarques: Le mécanisme de collecte de papier ci-dessus contient le dispositif de collecte de papier pneumatique en option.

• La roue à engrenages destinée à recevoir du papier est en nylon élargi de haute qualité, ce qui réduit efficacement le bruit.

Système de commande électrique

• Le PLC contrôle l'opération et est équipé d'un affichage pour montrer la surveillance des défauts.
• Les composants électriques et les circuits électriques adoptent des normes de sécurité européennes et américaines.
