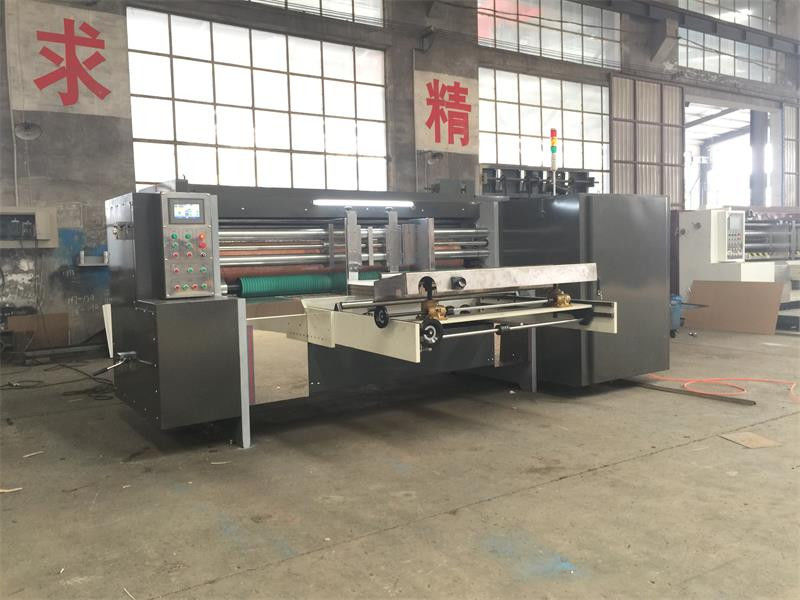

Épaisseur 50 mm Machine de découpe automatique à matrices rotatives en carton

Machines à découper à la matrice rotative automatique

Modèle: ZM-1400x2400

Caractéristiques:

• Appareil d'alimentation de bord en plomb de type roue avec aspiration sous vide
• Une paire de rouleaux d'aliments
• Commande de guidage latéral motorisé
• Le moteur principal adopte un moteur à fréquence variable
• Utilisez l'écran tactile et PLC pour contrôler la machine
• Réglage motorisé du registre
• Réglage manuel de la commande latérale du rouleau à matrices, portée ±4 mm
• Réglage manuel de la commande de pince à rouleaux de l'enclume, portée 2-8 mm
• Réglage manuel de la commande de la pince de tirage, portée 2-8 mm
• Le bouton d'arrêt d'urgence est installé
• L'épaisseur du panneau est de 50 mm.
• Le dispositif de compensation de vitesse peut maintenir la précision de coupe de la matrice indépendamment des changements de diamètre de l'enclume
• Dispositif de rasage est équipé pour la réparation répétée de caoutchouc enclume


Les spécifications:



☆ Unité d'alimentation

L Méthode d'alimentation
une puissance de sortie supérieure à 100 W;
Système d'alimentation mécanique, vitesse d'alimentation affichée sur écran tactile;
Pour les différents degrés de flexion de la carte, utiliser une force de vide différente, économiser de l'énergie;

L réglage de l'arrêt de la feuille
réglage électrique de l'arrêt de feuille gauche et droit;
Le frein arrière se déplace et le levage est réglé à la main;
Arrêt avant réglé à la main, distance d'ajustement de l'affichage du cadran;

L Rouleau d'alimentation
Le rouleau supérieur est un rouleau en caoutchouc, fournit une légère pression et une forte force de frottement à la feuille ondulée, peut empêcher la surface de la feuille d'être endommagée;
Le rouleau d'alimentation en caoutchouc est soumis à un essai d'équilibre dynamique;
Le panneau de contrôle
le bouton d'arrêt d'urgence est installé;
Panneau de commande avec boutons pour: démarrage/arrêt du moteur principal, accélération/abaissement de la vitesse, augmentation/abaissement de la force sous vide, saut à l'alimentation, compteur automatique;


Pièces de découpe à la matrice


• Épaisseur de la carrosserie
  Épaisseur du corps: 50 mm

• Bouteille d'enclume
  Matériau: tube en acier sans soudure
  Diamètre extérieur: 434,2 mm
  Épaisseur: 25 mm
  La surface est recouverte de chrome dur et effectue un essai d'équilibre dynamique et un essai d'équilibre statique;
  Structure mécanique en hélice mobile pour fabriquer un cylindre d'enclume peut faire une excursion latérale avec une portée de 40 mm;

• Fonction de compensation différentielle de vitesse
  La fonction de compensation différentielle de vitesse peut maintenir la vitesse linéaire de surface du cylindre d'enclume toujours en tant que cylindre de découpe sous pression.Il rend la vitesse de surface linéaire de cylindre d'enclume contrôlée par cylindre de découpe à mourir, de sorte que cela peut assurer une haute précision de découpe.

• Couverture de l'enclume
  Épaisseur: 9,4 mm
  Largeur de chaque pièce: 250 mm
  Diamètre intérieur: 434,2 mm
  Marque: Maxdura, CDG

• Dispositif de réparation du couvercle de l'enclume
  La lame de réparation est installée pour couper la partie usée du couvercle de l'enclume, de sorte qu'elle peut augmenter la durée de travail du couvercle de l'enclume;
  Le client peut sélectionner la lame qui fonctionne après des temps de découpe fixes;

• Cylindre de découpe sous pression
  Matériau: Tubes en acier sans soudure
  Diamètre extérieur: 410 mm
  Épaisseur: 30 mm
  Le diamètre des trous de matériau: 10 mm, utilisez une vis de taille M10
  Distance entre le centre des trous: 100 mm dans la direction horizontale
  Les trous sont répartis sur le cercle: 18 trous avec une distribution uniforme sur le cercle
  La surface est recouverte de chrome dur et effectue un essai d'équilibre dynamique et un essai d'équilibre statique;

• Règlement sur l'enregistrement des bouteilles de découpe à la matrice
  Réducteur de vitesse pour verrouiller la position d'immatriculation;
  Le système d'engrenage planétaire est utilisé;

• Dispositif de levage pneumatique
  Lorsqu'il n'est pas nécessaire de couper la matrice, le cylindre de coupe peut soulever le cylindre de couverture de l'enclume, entraîné par un cylindre pneumatique.Cela permet d'économiser de l'énergie et de protéger le couvercle de l'enclume et de prolonger son temps de travail;

• Panneau de commande
  Bouton de commande d'unité ouvert/fermé
  Bouton de verrouillage pneumatique des unités
  Bouton de commande d'enregistrement de découpe sous pression
  le bouton d'arrêt d'urgence est installé;
